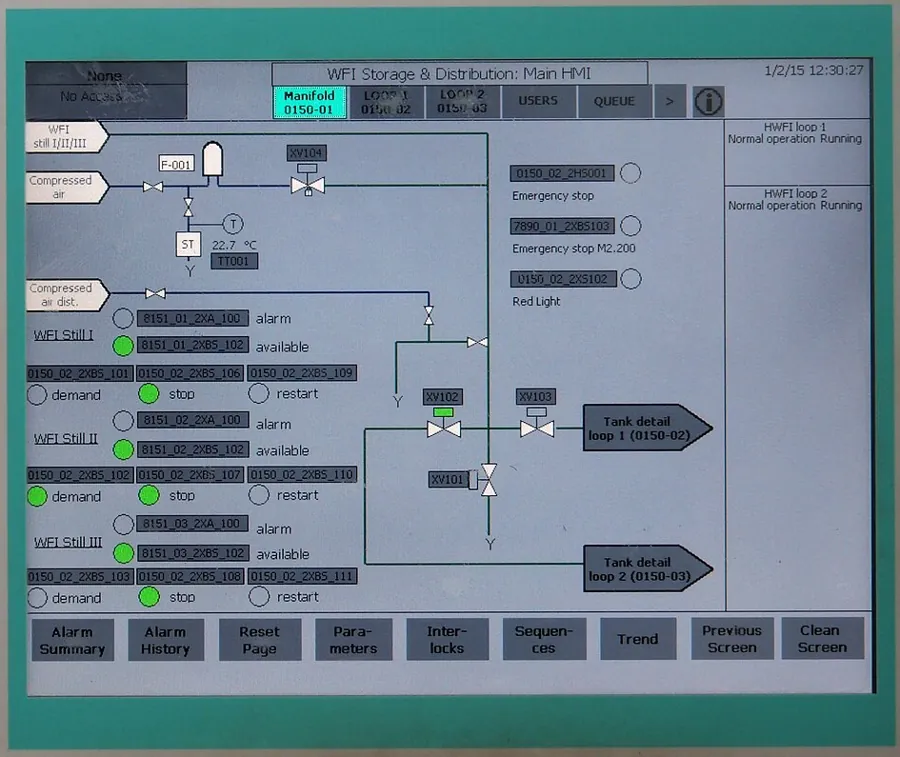

اچ ام آی کینکو همان پنل لمسی صنعتی است که اپراتور با آن ماشین را می‌بیند و فرمان می‌دهد. خریدار معمولاً چند سؤال دارد: کدام سری؟ چه سایزی؟ با چه پورتی به PLC وصل می‌شود؟
در این راهنما، سری‌ها و نرم‌افزار برنامه‌نویسی را معرفی می‌کنیم. سایز نمایشگر، پورت‌ها و مراحل اتصال به PLC را ساده توضیح می‌دهیم. مخاطب این مقاله، کارخانه‌داران و خریدارانی هستند که اتوماسیون را از دبی تامین می‌کنند.
فهرست مطالب
اچ ام آی کینکو چیست و چه کاری انجام می‌دهد؟
HMI مخفف «واسط انسان و ماشین» است. این وسیله بین اپراتور و کنترلر قرار می‌گیرد. اپراتور روی صفحه می‌بیند ماشین چه می‌کند و با لمس صفحه دستور می‌دهد. مرجع کلی این مفهوم در صفحه‌ی User interface توضیح داده شده است.
کینکو علاوه بر اینورتر، سروو و PLC، پنل‌های HMI هم می‌سازد. این پنل‌ها معمولاً این کارها را انجام می‌دهند:
- نمایش وضعیت ماشین، مثل دما، فشار، سرعت و تعداد تولید.
- تنظیم پارامترها، مثل دستور تولید یا زمان‌بندی، بدون دست‌زدن به برنامه‌ی PLC.
- نمایش آلارم‌ها و ثبت تاریخچه‌ی خطاها.
- نمایش نمودار روند (Trend) و ثبت دستور کار.

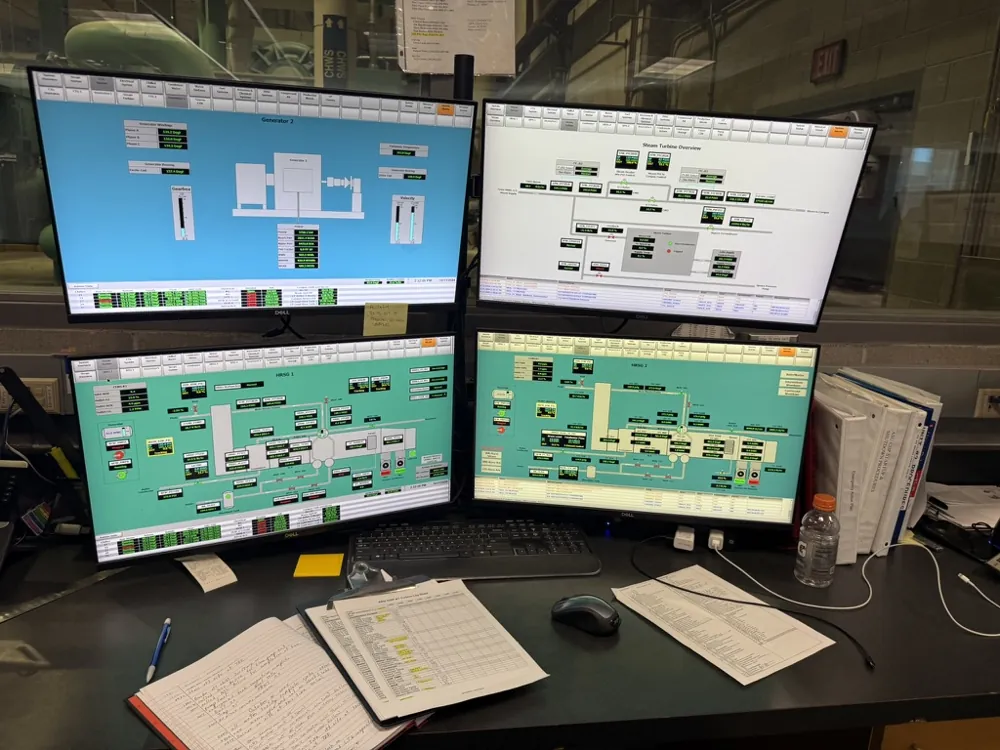

در عمل، HMI پنجره‌ی اپراتور به کارخانه است. اگر درست انتخاب نشود، یا با کنترلر ارتباط نگیرد، کار خط تولید کند می‌شود.
سری‌های HMI کینکو و نرم‌افزار برنامه‌نویسی
پیش از خرید اچ ام آی کینکو باید بدانید هر سری با چه نرم‌افزاری برنامه‌ریزی می‌شود. در فهرست‌های توزیع‌کنندگان، دو خانواده‌ی اصلی اچ ام آی کینکو دیده می‌شود:
- سری MT (مثل MT4000 و MT5000): با نرم‌افزار Kinco HMIware برنامه‌ریزی می‌شود.
- سری Green: با نرم‌افزار DTools کار می‌کند و جایگزین مدل‌های قدیمی‌تر معرفی شده است.
مدل‌های قدیمی ممکن است فقط تا پایان موجودی انبار عرضه شوند. پس هنگام خرید بپرسید مدل هنوز تولید می‌شود یا نه، و نرم‌افزار مربوط به آن را از کجا بگیرید.
نکته‌ی مهم: پروژه‌ی ساخته‌شده با یک نرم‌افزار را نمی‌شود لزوماً در سری دیگر باز کرد. اگر اچ ام آی کینکو قبلی روی ماشین دارید و پروژه‌ی آن موجود است، مدل پنل را با فایل پروژه تطبیق بدهید.
کینکو مدل‌های HMI-PLC هم دارد؛ دستگاهی که نمایشگر و کنترلر را در یک بدنه جمع می‌کند. برای پروژه‌های کوچک ممکن است انتخاب مناسبی باشد. جزئیات آن در راهنمای پی ال سی کینکو و سری‌های K6، KW و HMI-PLC آمده است.
انتخاب سایز نمایشگر: ۴ تا ۱۰ اینچ کدام مناسب است؟
نمایشگر بزرگ‌تر همیشه بهتر نیست. سایز را با کاربرد انتخاب کنید. مدل‌های اچ ام آی کینکو در فهرست توزیع‌کنندگان از حدود ۵.۶ اینچ تا ۱۰.۴ اینچ و بیشتر دیده می‌شوند.
- کوچک (حدود ۴ تا ۷ اینچ): برای ماشین‌های ساده با چند پارامتر و فضای تابلوی محدود.
- متوسط (حدود ۷ تا ۱۰ اینچ): برای بیشتر ماشین‌های بسته‌بندی، پمپ‌ها و خطوط کوچک. جا برای چند صفحه و آلارم هست.
- بزرگ (۱۰ اینچ و بالاتر): برای فرایندهای پیچیده، نمودار و نمایش چند واحد در یک صفحه.
سه چیز را هم بررسی کنید:
- ابعاد برش تابلو. اندازه‌ی سوراخ پنل روی درب تابلو را با دیتاشیت مقایسه کنید.
- فاصله‌ی دید اپراتور. متن باید از فاصله‌ی کار خوانا باشد.
- محیط کار. گرد و غبار، رطوبت و روغن به درجه‌ی حفاظت (IP) جلوی پنل مربوط است. این عدد را در مشخصات مدل ببینید.
پورت‌های ارتباطی و پروتکل: HMI با PLC چطور حرف می‌زند؟
مهم‌ترین مشخصه‌ی یک ارتباط HMI و PLC، پورت و پروتکل مشترک است. بیشتر مدل‌های MT4000 و MT5000 از خانواده‌ی اچ ام آی کینکو چند پورت سریال (COM) دارند که RS232 یا RS485 را پشتیبانی می‌کنند. بعضی مدل‌ها دو پورت دارند و بعضی سه پورت.
اترنت در بعضی مدل‌ها فقط گزینه‌ی اضافه است. یعنی همه‌ی نمونه‌ها آن را ندارند. هنگام سفارش، حتماً بپرسید مدل اترنت دارد یا نه. بعضی مدل‌ها هم درگاه USB و شیار کارت SD دارند. این‌ها برای انتقال پروژه و ذخیره‌ی داده به کار می‌آیند.
پروتکل رایج در این ارتباط‌ها Modbus است. HMI در نقش «Master» از PLC یا درایو داده می‌خواند و می‌نویسد. پس باید این موارد در دو طرف یکسان باشد:
- نوع فیزیکی: RS232، RS485 یا اترنت.
- پروتکل: مثلاً Modbus RTU یا Modbus TCP.
- تنظیمات سریال: نرخ باود، بیت داده، توقف و پاریتی.
- شماره‌ی ایستگاه (Station) هر دستگاه.
اگر دستگاه‌های شما به‌جز PLC، اینورتر یا سروو هم هستند، پروتکل هر کدام را جدا بررسی کنید. دو دستگاه روی یک خط RS485 می‌توانند مشترک باشند، به شرط آدرس‌های متفاوت.
مراحل اتصال اچ ام آی کینکو به PLC در ۵ قدم
روش دقیق اتصال هر اچ ام آی کینکو در راهنمای سازنده آمده است. اما ترتیب کار معمولاً این است:
- پورت‌ها را تطبیق دهید. ببینید HMI و PLC چه پورت مشترکی دارند.
- کابل را درست انتخاب کنید. پین‌بندی کابل باید با هر دو دستگاه بخواند. کابل نامناسب رایج‌ترین علت قطع ارتباط است.
- در نرم‌افزار، کنترلر را تعریف کنید. در HMIware یا DTools نوع PLC و پروتکل را انتخاب و تنظیمات پورت را وارد کنید.
- آدرس‌ها را به المان‌ها وصل کنید. هر دکمه، عدد و چراغ را به یک رجیستر یا بیت PLC نگاشت کنید.
- پروژه را منتقل و آزمایش کنید. از USB، اترنت یا کارت SD استفاده کنید. سپس با ماشین بدون بار، هر دستور را امتحان کنید.
اگر ارتباط برقرار نشد، این فهرست کمک می‌کند:
- نرخ باود و پاریتی را در دو طرف مقایسه کنید.
- جهت سیم‌های A و B در RS485 را بررسی کنید.
- شماره‌ی ایستگاه را کنترل کنید.
- زمین و شیلد کابل را بررسی کنید.
برای اتصال به دستگاه‌های دیگر خط، مثل اینورتر کینکو یا سروو موتور کینکو، همین منطق صادق است. فقط جدول آدرس رجیستر هر دستگاه را از راهنمای خودش بگیرید.
۶ معیار انتخاب HMI برای کارخانه
پیش از خرید اچ ام آی کینکو این معیارها را مرور کنید:
- سازگاری با کنترلر. پروتکل PLC یا درایو شما در لیست پشتیبانی HMI باشد.
- سایز و نوع نمایشگر. مطابق ابعاد تابلو و فاصله‌ی دید.
- تعداد و نوع پورت. اگر چند دستگاه دارید، تعداد COM و وجود اترنت مهم است.
- حافظه‌ی پروژه. پروژه‌های پرتصویر و پرآلارم حافظه‌ی بیشتری می‌خواهند.
- نرم‌افزار و آموزش. مهندس شما با HMIware یا DTools آشناست؟ مستندات و پشتیبانی در دسترس باشد.
- گارانتی و قطعات. پنل لمسی در محیط کارخانه فرسوده می‌شود. دسترسی به خدمات پس از فروش مهم است.
قیمت مهم است، اما معیار آخر است. پنل ارزانی که با دستگاه شما ارتباط نمی‌گیرد، گران‌ترین انتخاب است.
خرید اچ ام آی کینکو از دبی: نکات واردات برای کارخانه‌داران ایرانی
بسیاری از خریداران ایرانی برای خرید HMI و تجهیزات اتوماسیون، تامین از دبی را بررسی می‌کنند. دلیل رایج آن، تنوع مدل و امکان مقایسه‌ی مستقیم است. اما برای یک خرید بدون دردسر، این کارها را انجام دهید:
- کد دقیق مدل را مشخص کنید. مدل، سایز، پورت‌ها و گزینه‌ی اترنت را از دیتاشیت بنویسید.
- نسخه‌ی نرم‌افزار را بپرسید. مطمئن شوید پروژه‌ی فعلی شما با مدل جدید سازگار است.
- اصالت کالا را بخواهید. شماره‌ی سریال، بسته‌بندی سازنده و فاکتور رسمی را کنترل کنید.
- موجودی و زمان تحویل را بگیرید. مدل قدیمی ممکن است محدود باشد.
- مراحل حمل و مدارک را بشناسید. خلاصه‌ی این مراحل در راهنمای واردات قطعات صنعتی از دبی آمده است.
پنل‌های لمسی شکننده‌اند. بسته‌بندی ضدضربه و بیمه‌ی حمل را فراموش نکنید.
اگر دنبال یک شریک برای تامین قطعات هستید، صفحه‌ی لوازم و قطعات صنعتی در دبی خدمات ما را معرفی می‌کند.
۵ اشتباه رایج هنگام انتخاب و راه‌اندازی HMI
این اشتباه‌ها در انتخاب اچ ام آی کینکو بیشترین هزینه را به کارخانه‌ها تحمیل می‌کنند:
- خرید بدون بررسی پروتکل مشترک با PLC.
- انتخاب فقط بر اساس سایز، بدون توجه به پورت‌ها.
- نداشتن نسخه‌ی نرم‌افزار یا فایل پروژه‌ی قبلی.
- استفاده از کابل نامناسب یا ارتینگ ضعیف.
- نگرفتن فاکتور و گارانتی هنگام خرید.
یادآوری: مشخصات ذکرشده در این مقاله عمومی است. مشخصات نهایی هر مدل را از دیتاشیت رسمی کینکو تأیید کنید.
سوالات متداول
اچ ام آی کینکو چیست؟
اچ ام آی کینکو پنل لمسی صنعتی است که ساخته‌ی شرکت کینکو است. اپراتور با آن وضعیت ماشین را می‌بیند، پارامترها را تغییر می‌دهد و آلارم‌ها را بررسی می‌کند. این پنل از طریق پورت ارتباطی به PLC یا درایو وصل می‌شود.
اچ ام آی کینکو با چه نرم‌افزاری برنامه‌نویسی می‌شود؟
بر اساس فهرست توزیع‌کنندگان، سری‌های MT4000 و MT5000 با نرم‌افزار Kinco HMIware برنامه‌ریزی می‌شوند و سری Green با DTools کار می‌کند. پیش از خرید نرم‌افزار و نسخه‌ی مناسب مدل مورد نظر را از تامین‌کننده بپرسید.
اچ ام آی کینکو چه پورت‌هایی دارد؟
بیشتر مدل‌های MT معمولاً چند پورت سریال RS232/RS485 دارند. اترنت در بعضی مدل‌ها گزینه‌ی اضافه است و بعضی مدل‌ها USB و کارت SD هم دارند. تعداد دقیق پورت‌ها در هر مدل متفاوت است و باید در دیتاشیت بررسی شود.
اتصال HMI به PLC با چه پروتکلی انجام می‌شود؟
رایج‌ترین پروتکل‌ها Modbus RTU روی RS485 یا RS232 و Modbus TCP روی اترنت هستند. برای اتصال باید پورت، پروتکل، نرخ باود و شماره‌ی ایستگاه در دو دستگاه یکسان باشد. پروتکل‌های اختصاصی PLC هم ممکن است در لیست درایورهای نرم‌افزار باشند.
برای ماشین من چه سایزی از HMI مناسب است؟
برای ماشین ساده با چند پارامتر، پنل کوچک تا حدود ۷ اینچ کافی است. برای بیشتر ماشین‌ها و خطوط کوچک، ۷ تا ۱۰ اینچ مناسب است. برای فرایندهای پیچیده یا نمودارها، سایز ۱۰ اینچ و بالاتر انتخاب بهتری است.
هنگام خرید اچ ام آی کینکو از دبی چه چیزهایی را باید بررسی کرد؟
کد دقیق مدل، سایز، تعداد پورت، گزینه‌ی اترنت، نسخه‌ی نرم‌افزار و گارانتی را بررسی کنید. شماره‌ی سریال، بسته‌بندی اصلی و فاکتور رسمی را هم بگیرید. زمان تحویل و بیمه‌ی حمل را پیش از پرداخت مشخص کنید.
جمع‌بندی
انتخاب درست اچ ام آی کینکو با سه چیز شروع می‌شود: سازگاری پورت و پروتکل با PLC، سایز مناسب نمایشگر و نرم‌افزار قابل‌دسترس برای تیم شما. بعد نوبت اصالت کالا، گارانتی و حمل ایمن است.
