قطعات هیدرولیک و پنوماتیک در کارخانه، کارگاه تعمیرات و خط تولید نقش مهمی دارند. یک پمپ، شیر یا سیلندر نامناسب می‌تواند کل خط را متوقف کند. خریدار معمولاً می‌پرسد: چه نوع قطعه‌ای لازم است؟ کدام برند قابل اعتماد است؟ از کجا باید خرید؟
در این راهنما، ابتدا تفاوت دو سیستم را می‌بینید. بعد انواع قطعات، برندها، معیارهای انتخاب و مسیر خرید از دبی را مرور می‌کنیم.
فهرست مطالب
تفاوت سیستم هیدرولیک و پنوماتیک
هر دو سیستم انرژی را با یک سیال منتقل می‌کنند. اما سیال آن‌ها فرق دارد:
- هیدرولیک: از مایع، معمولاً روغن، استفاده می‌کند. فشار کار بالاست و نیروی زیادی تولید می‌شود.
- پنوماتیک: از هوای فشرده استفاده می‌کند. سرعت حرکت بالاست و سیستم تمیزتر است.
هیدرولیک برای بلند کردن بار سنگین مناسب است؛ مثل پرس، جک و ماشین‌آلات راه‌سازی. پنوماتیک در خط تولید، بسته‌بندی و ابزار بادی بیشتر دیده می‌شود. توضیح علمی این دو فناوری را در Hydraulics و Pneumatics بخوانید.
این تفاوت روی خرید هم اثر دارد. قطعات هیدرولیک و پنوماتیک از نظر فشار، جنس و آب‌بندی با هم یکی نیستند. قطعه‌ی یک سیستم را نمی‌توان به‌سادگی در سیستم دیگر نصب کرد.

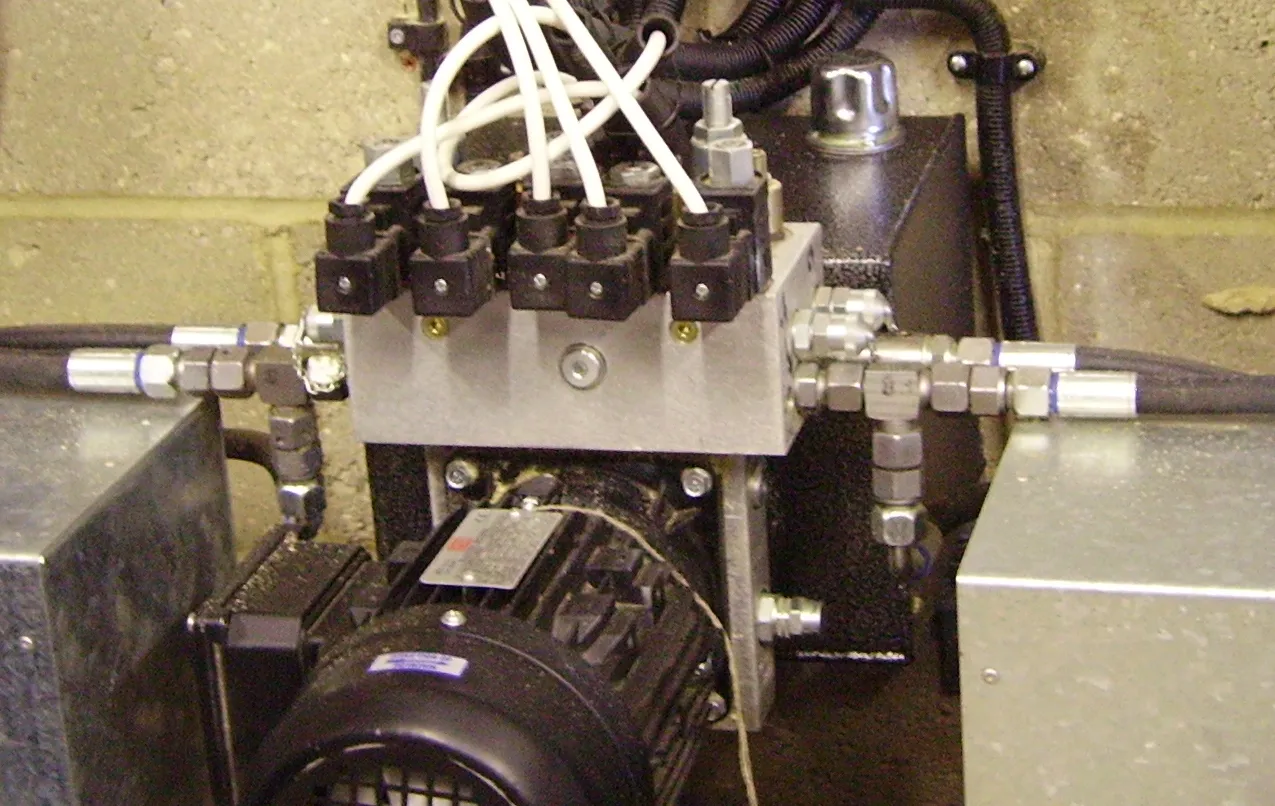

انواع قطعات هیدرولیک
یک مدار هیدرولیک چند جزء اصلی دارد. شناخت آن‌ها به انتخاب درست کمک می‌کند:
- پمپ هیدرولیک: روغن را به جریان می‌اندازد. انواع دنده‌ای، پیستونی و پره‌ای رایج‌اند.
- سیلندر هیدرولیک: فشار روغن را به حرکت خطی و نیرو تبدیل می‌کند.
- شیرهای کنترل: جهت، فشار و دبی روغن را تنظیم می‌کنند. شیر برقی هم جزو همین گروه است.
- موتور هیدرولیک: انرژی روغن را به حرکت دورانی تبدیل می‌کند.
- شیلنگ و اتصالات: مسیر روغن را می‌سازند و باید فشار کار را تحمل کنند.
- فیلتر و مخزن: روغن را تمیز و خنک نگه می‌دارند.
- آکومولاتور و گیج فشار: فشار را ذخیره و کنترل می‌کنند.
در میان قطعات هیدرولیک و پنوماتیک، آب‌بندها و فیلترها مصرفی‌اند و بیشتر از بقیه تعویض می‌شوند. موجود نگه داشتن آن‌ها زمان توقف خط را کم می‌کند.

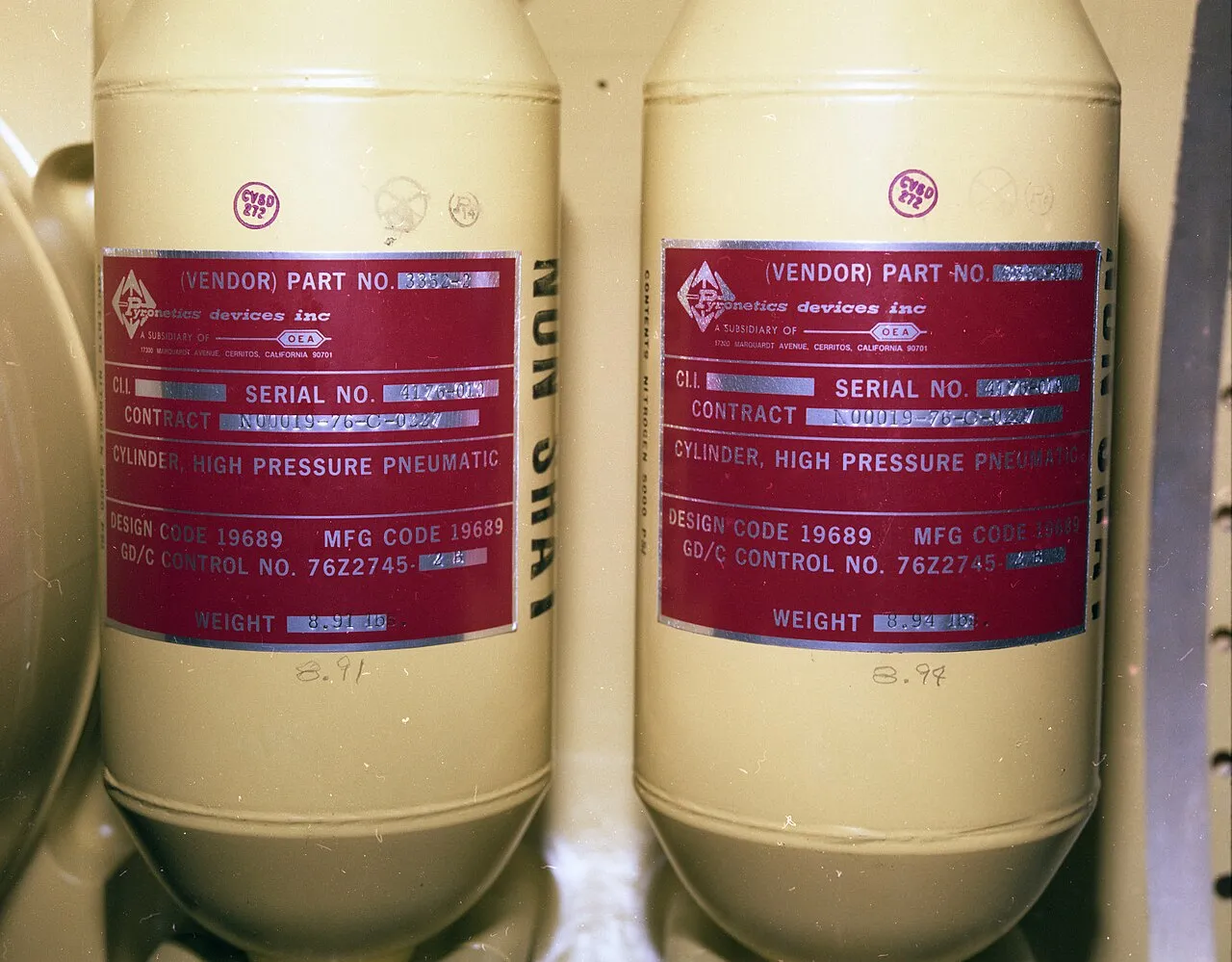

انواع قطعات پنوماتیک
مدار پنوماتیک ساختاری ساده‌تر دارد، اما اجزای آن هم متنوع است:
- کمپرسور: هوا را فشرده می‌کند.
- واحد مراقبت هوا (FRL): فیلتر، رگولاتور و روغن‌زن، هوا را برای مصرف آماده می‌کنند.
- سیلندر پنوماتیک: هوای فشرده را به حرکت خطی تبدیل می‌کند.
- شیر کنترل (سلنوئید): مسیر هوا را باز و بسته می‌کند.
- فیتینگ و شیلنگ پنوماتیک: اجزا را به هم وصل می‌کنند.
- سایلنسر و شیر یک‌طرفه: صدا و جهت جریان را کنترل می‌کنند.
نشتی هوا بزرگ‌ترین ایراد سیستم پنوماتیک است. پس برای قطعات هیدرولیک و پنوماتیک کیفیت آب‌بند را جدی بگیرید. فیتینگ و آب‌بند مناسب، مصرف انرژی کمپرسور را پایین می‌آورد.
برندهای شناخته‌شده‌ی قطعات هیدرولیک و پنوماتیک
بازار جهانی قطعات هیدرولیک و پنوماتیک چند سازنده‌ی معروف دارد. برای هیدرولیک نام‌هایی مثل Parker، Bosch Rexroth، Eaton و Danfoss را بسیار می‌شنوید. در پنوماتیک، برندهایی مثل Festo، SMC، Norgren، Camozzi و Airtac شناخته‌شده‌اند.
بودن یک برند در فهرست بالا به معنی موجودی آن در انبار تامین‌کننده نیست. موجودی، قیمت و زمان تحویل هر برند باید جداگانه استعلام شود. اگر قطعه‌ی شما برند مشخصی دارد، شماره‌ی فنی (Part Number) آن را همراه سفارش بدهید.
اگر قطعه‌ی اصلی در دسترس نیست، گاهی معادل (Equivalent) مناسب هست. در این حالت ابعاد، فشار کار و نوع اتصال را با نمونه‌ی قبلی تطبیق دهید و تایید کتبی تامین‌کننده را بگیرید.
کاربرد در صنایع مختلف
کاربرد این قطعات محدود به یک صنعت نیست. چند نمونه‌ی رایج را ببینید:
- ماشین‌آلات سنگین: بیل مکانیکی، لودر و جرثقیل از جک و پمپ هیدرولیک استفاده می‌کنند.
- خط تولید و بسته‌بندی: سیلندر و شیر پنوماتیک حرکت‌های سریع و تکراری را انجام می‌دهند.
- کارگاه تعمیر خودرو: بالابر و جک هیدرولیک و ابزار بادی جزو تجهیزات روزمره‌اند.
- صنایع غذایی و دارویی: پنوماتیک به دلیل تمیز بودن هوا انتخاب رایجی است.
- پرس و ماشین‌های فرم‌دهی: نیروی بالای هیدرولیک اینجا ضروری است.
هرچه کاربرد حساس‌تر باشد، دقت در انتخاب قطعات هیدرولیک و پنوماتیک مهم‌تر می‌شود.
۷ معیار انتخاب قطعات هیدرولیک و پنوماتیک
پیش از سفارش قطعات هیدرولیک و پنوماتیک، این هفت مورد را بررسی کنید:
- فشار کار. فشار نامی قطعه باید از فشار سیستم بیشتر باشد.
- دبی و سرعت. قطعه باید جریان مورد نیاز را بدون افت زیاد عبور دهد.
- اندازه‌ی اتصال و رزوه. رزوه‌ی BSP، NPT و متریک با هم سازگار نیستند.
- جنس. فولاد، آلومینیوم، برنج یا استنلس را بر اساس محیط کار انتخاب کنید.
- نوع آب‌بند. جنس آب‌بند باید با روغن یا دمای کار سازگار باشد.
- دمای کار. دمای بالا یا پایین عمر شیلنگ و آب‌بند را کم می‌کند.
- مدرک و گارانتی. فاکتور رسمی، شماره‌ی فنی و شرایط مرجوعی را کتبی بگیرید.
اگر درباره‌ی اطلاعات فنی تردید دارید، از طراح سیستم یا تعمیرکار خود نظر بگیرید. اشتباه در فشار یا رزوه فقط هزینه نیست؛ خطر ایمنی هم دارد.
روغن و نگهداری از سیستم
بیشتر خرابی‌های هیدرولیک به روغن آلوده یا نامناسب برمی‌گردد. ذرات ریز، آب و حرارت زیاد، پمپ و شیرها را فرسوده می‌کنند. نگهداری منظم عمر قطعات هیدرولیک و پنوماتیک را بالا می‌برد.
- فیلتر روغن را طبق دستور سازنده تعویض کنید.
- سطح و رنگ روغن را مرتب ببینید.
- نشتی شیلنگ و اتصالات را سریع رفع کنید.
- برای مدار پنوماتیک، آب فیلتر هوا را تخلیه کنید.
انتخاب گرانروی درست روغن هم مهم است. برای آشنایی بیشتر، مقاله‌ی راهنمای انتخاب و خرید روغن هیدرولیک صنعتی را بخوانید.
نکات ایمنی هنگام نصب و تعویض
روغن پرفشار و هوای فشرده هر دو خطرناک‌اند. پیش از تعویض هر قطعه، این موارد را رعایت کنید:
- سیستم را خاموش و فشار مدار را کاملاً تخلیه کنید.
- از شیلنگ و اتصال با فشار نامی مناسب استفاده کنید.
- برای پیدا کردن نشتی هیدرولیک هرگز با دست آزاد جست‌وجو نکنید؛ روغن پرفشار به پوست نفوذ می‌کند.
- پس از نصب، فشار را تدریجی بالا ببرید و اتصالات را بازدید کنید.
- عینک و دستکش محافظ بپوشید.
نصب قطعات هیدرولیک و پنوماتیک باید توسط فرد آشنا به سیستم انجام شود. دستور سازنده را همیشه مبنا قرار دهید.
خرید قطعات هیدرولیک و پنوماتیک از دبی
دبی یکی از مراکز تجارت قطعات هیدرولیک و پنوماتیک در منطقه است. خریداران زیادی برای تامین قطعات ماشین‌آلات، سراغ بازار امارات می‌روند. دلیل اصلی، تنوع کالا و دسترسی سریع‌تر به برندهای خارجی است.
برای خرید درست، این مراحل را دنبال کنید:
- فهرست قطعات را با شماره‌ی فنی، تعداد و مشخصات آماده کنید.
- از تامین‌کننده پیش‌فاکتور با برند و زمان تحویل بگیرید.
- اصالت و بسته‌بندی را پیش از ارسال تایید کنید.
- روش حمل و هزینه‌ی ترخیص را از ابتدا حساب کنید.
مراحل مدارک و ترخیص در راهنمای واردات قطعات صنعتی از دبی آمده است. سایر گروه‌های قطعات را هم در مقاله‌ی قطعات مکانیکی صنعتی ببینید. خدمات ما برای این مسیر در صفحه‌ی لوازم و قطعات صنعتی در دبی معرفی شده است.
۶ اشتباه رایج هنگام خرید
این خطاها در خرید قطعات هیدرولیک و پنوماتیک بیشتر از همه دیده می‌شود:
- سفارش فقط بر اساس ظاهر قطعه، بدون شماره‌ی فنی.
- بی‌توجهی به نوع رزوه و اندازه‌ی اتصال.
- انتخاب قطعه با فشار نامی برابر یا کمتر از فشار سیستم.
- خرید ارزان از منبع بدون فاکتور و گارانتی.
- نادیده گرفتن جنس آب‌بند در برابر روغن.
- محاسبه نکردن هزینه‌ی حمل و ترخیص در قیمت تمام‌شده.
سوالات متداول
تفاوت قطعات هیدرولیک و پنوماتیک چیست؟
قطعات هیدرولیک با روغن و فشار بالا کار می‌کنند و نیروی زیادی تولید می‌کنند. قطعات پنوماتیک با هوای فشرده کار می‌کنند و سریع‌تر و تمیزترند. فشار کار، جنس و آب‌بند آن‌ها با هم فرق دارد.
مهم‌ترین قطعات یک سیستم هیدرولیک کدام‌اند؟
پمپ، سیلندر، شیرهای کنترل، موتور هیدرولیک، شیلنگ و اتصالات، فیلتر و مخزن اجزای اصلی‌اند. آب‌بندها و فیلترها مصرفی هستند و بیشتر از بقیه تعویض می‌شوند.
در سیستم پنوماتیک واحد FRL چه کاری می‌کند؟
واحد FRL شامل فیلتر، رگولاتور و روغن‌زن است. فیلتر رطوبت و ذرات را می‌گیرد، رگولاتور فشار را ثابت می‌کند و روغن‌زن قطعات متحرک را روان نگه می‌دارد.
برای سفارش قطعه چه اطلاعاتی لازم است؟
شماره‌ی فنی، برند، فشار کار، اندازه‌ی اتصال و تعداد را اعلام کنید. اگر شماره‌ی فنی ندارید، عکس واضح و مشخصات قطعه‌ی قبلی کمک می‌کند. با این اطلاعات استعلام دقیق‌تر می‌شود.
آیا می‌توان معادل قطعه‌ی اصلی خرید؟
گاهی بله. به شرطی که ابعاد، فشار کار، رزوه و جنس با قطعه‌ی اصلی یکی باشد. تایید کتبی تامین‌کننده و گارانتی را بگیرید و در قطعات حساس ایمنی، نظر کارشناس فنی را بخواهید.
قطعات هیدرولیک و پنوماتیک را از دبی چطور تهیه کنم؟
فهرست قطعات و شماره‌ی فنی را به تامین‌کننده بدهید و پیش‌فاکتور بگیرید. بعد از تایید اصالت، حمل و ترخیص انجام می‌شود. مدارک دقیق به کشور مقصد بستگی دارد و باید از ترخیص‌کار پرسیده شود.
جمع‌بندی
انتخاب درست قطعات هیدرولیک و پنوماتیک به سه چیز بستگی دارد: شناخت نوع سیستم، مشخصات فنی دقیق و تامین‌کننده‌ی قابل اعتماد. اگر فشار، رزوه و جنس را از ابتدا روشن کنید، بیشتر خطاهای خرید پیش نمی‌آید.
